金属波纹管膨胀节

  金属波纹管膨胀节介绍

  我所的波纹管膨胀节研制工作始于1969年,根据国防装备的需求,承担了艇用金属波纹管的研制,先后研制了DN550波纹管膨胀节、汽轮机进汽减振挠性接管、高温高压金属波纹管膨胀节等。目前,我所可制造无加强U形、加强U型和Ω型波纹管,波纹管材料为奥氏体不锈钢、耐蚀合金、白铜、工业钝钛等。圆型膨胀节尺寸规格为DN50-4800mm,矩形膨胀节可为任意尺寸规格。

金属波纹管膨胀节  本所产品已经系列化标准化,已经形成包括:YZM、CSRW、ZM、PC、MZ、YD、SN、CQ、CY、HR等10个系列的产品;同时,我所还可按用户要求提供特殊设计膨胀节。我所还可根据用户需求提供管线补偿设计、波纹管选材、膨胀节防腐、波纹管破损分析与寿命评估及波纹管性能试验等方面的技术咨询或技术服务,并可承担特殊用途膨胀节研制课题任务。产品销往除西藏、台湾、澳门外的国内所有省、市、自治区及苏丹、伊拉克等国家。



金属波纹管膨胀节



  产品系列

  石化行业用PC系列

  膨胀节型式:单式轴向型、复式自由型、单式铰链型、单式万向铰链型、复式铰链型、复式拉杆型、弯管压力平衡型。

  膨胀节公称直径:500-4800mm

  膨胀节设计压力:0.35MPa

金属波纹管膨胀节

  波纹管最高设计温度:350℃、750℃

  波纹管设计疲劳寿命(周次):3000

  主要用途:介质温度1300℃以下催化裂化炼油装置工艺管线。

  热网工程用系列

  CSRW系列

  膨胀节型式:单式轴向型、外压单轴向型、单式铰链型、复式拉杆型。

  膨胀节公称直径:50-1600mm

  膨胀节设计压力:0.25-4.0Mpa

  波纹管最高设计温度:350℃

  波纹管设计疲劳寿命(周次):1000,500,200

  主要用途:450℃以下蒸汽、热水介质地沟架空敷设集中供热管网。

  ZM系列

  膨胀节型式:单式轴向型、外压单轴向型。

  膨胀节公称直径:50-1200mm

  膨胀节设计压力:0.25-1.6MPa

  波纹管最高设计温度:350℃

  波纹管设计疲劳寿命(周次):1000,200

  主要用途:450℃以下蒸汽、热水介质有补偿直埋敷设集中供热管网。

  YZM系列

  膨胀节型式:外压复式轴向型。

  膨胀节公称直径:50-1400mm

  膨胀节设计压力:1.6MPa

  波纹管最高设计温度:150℃

  波纹管设计疲劳寿命(周次):200,1000

  主要用途:150℃以下热水介质有补偿直埋敷设集中供热管网。

  MZ系列

  膨胀节型式:单式轴向型。

  膨胀节公称直径:50-1200mm

  膨胀节设计压力:1.6MPa

  波纹管最高设计温度:150℃

  波纹管设计疲劳寿命(周次):一次性直埋。

  主要用途:120℃以下热水介质一次性补偿直埋敷设集中供热管网。

  舰船用CQ、CY系列

  CQ系列

  膨胀节型式:单式轴向型。

  膨胀节公称直径:圆型65-800mm。

  膨胀节设计压力:0.1MPa

  波纹管最高设计温度:550℃

  波纹管设计疲劳寿命(周次):5000。

  主要用途:船舶发动机550℃以下排气管路系统。

  CY系列

  膨胀节型式:圆型轴向型。

  膨胀节公称直径:50-500mm。

  膨胀节设计压力:0.6-1.6MPa

  波纹管最高设计温度:200℃

  波纹管设计疲劳寿命(周次):3000。

  主要用途:船舶海水、淡水、油或200℃以下蒸汽管路系统。

  换热器用HR系列

  膨胀节型式:单式轴向型。

  膨胀节公称直径:150-4200mm。

  膨胀节设计压力:-0.1-10.0MPa

  波纹管设计温度:350℃

  波纹管设计疲劳寿命(周次):3000

  主要用途:介质温度350℃以下的换热器等压力容器。根据用户要求定制。

  水泥行业用SN系列

  膨胀节型式:圆型单式轴向型、矩型单式轴向型。

  膨胀节公称直径:圆型200-3200mm,矩型管道截面积≤9M2

  膨胀节设计压力:0.05MPa

  波纹管最高设计温度:400℃

  波纹管设计疲劳寿命(周次):1000、3000。

  主要用途:介质温度1000℃以下微压粉尘气体、液体介质水泥厂工艺管线。

  冶金电力工程用YD系列

  膨胀节型式:单式轴向型、单式铰链型、直管压力平衡型、复式拉杆型、弯管压力平衡型。

  膨胀节公称直径:200-3000mm

  膨胀节设计压力:0.1-2.5MPa

  波纹管最高设计温度:350℃

  波纹管设计疲劳寿命(周次):1000

  主要用途:介质温度350℃以下及1300℃以下气体、液体介质冶金厂、电厂工艺管线。



金属波纹管膨胀节



  金属波纹管膨胀节产品的行业地位

  我所现已建成了具有完善配套的研制生产、试验测试能力,在国内首屈一指的金属波纹管膨胀节研制与开发中心,共完成研究开发课题20余项,发表论文近50篇。我所波纹管膨胀节科研成果1978年荣获全国科学大会奖,一批成果先后获得省、部级奖励。在全国200多家膨胀节生产厂家中,我所产品的研发、设计、制造及应用技术居于领先地位,产品市场占有率位居同行业前列。

  我所是:

  中国石油和石油化工设备工业协会膨胀节分会的副理事长单位

  中国机械工程学会压力容器分会膨胀节专业委员会副主任委员单位

  主持编制了

  GB/T12777《金属波纹管膨胀节通用技术条件》

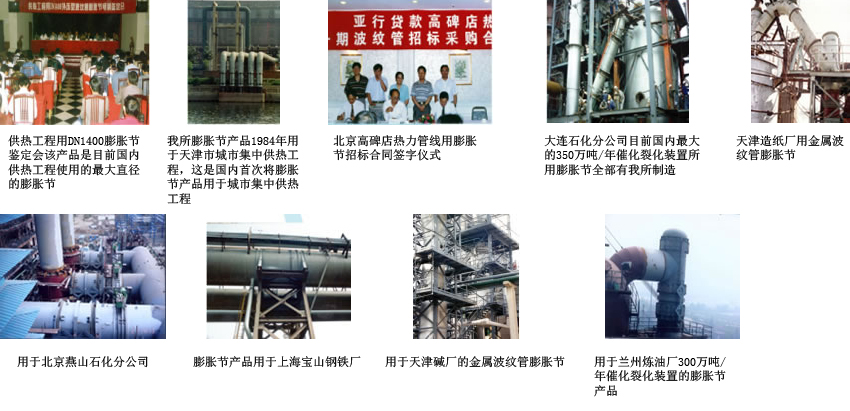

  我所的金属波纹管膨胀节产品是电力行业和石化石油行业的推荐产品。



金属波纹管膨胀节

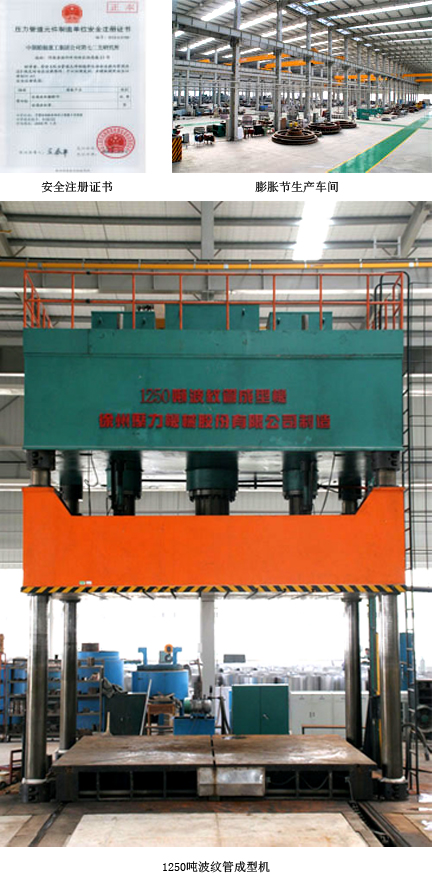

  金属波纹管膨胀节产品的生产能力



金属波纹管膨胀节

  生产车间占地面积12000平方米

  生产、试验和检验设备300余台(套)

  每年可提供1500吨波纹管膨胀节
